進料粒度: 35-50mm
生產能力: 12-650t/h
處理物料: 花崗巖、玄武巖、石灰石、河卵石、水泥熟料、石英石、鐵礦石、鋁礬土等。
制砂機,是砂石生產線上的最關鍵設備之一,目前砂石市場緊俏,因此對制砂機的使用需求不斷加大,這款設備做工精湛、制造精良、技術成熟,是投資商較合適的選擇,被廣泛應用于冶金、礦山、建材、建筑、公路等諸多領域,使用效果優良,足以給客戶創造更高經濟效益。

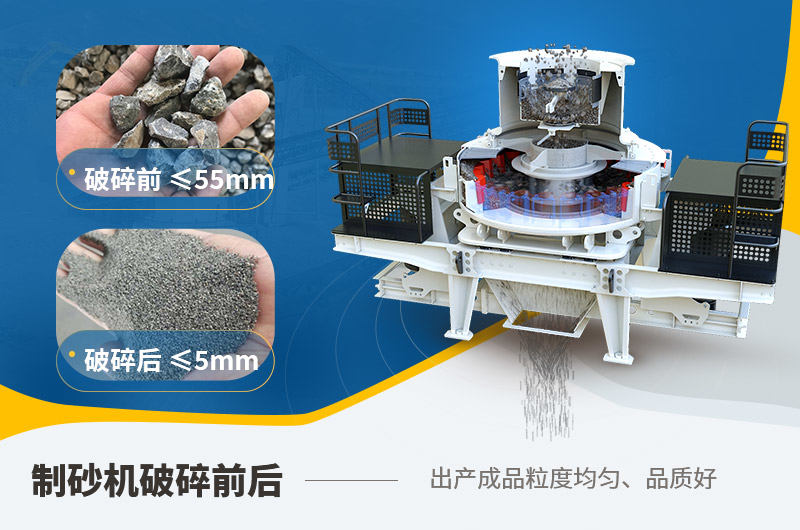

制砂機,可用于多種砂石原料的制沙作業。出料粒度小于5mm

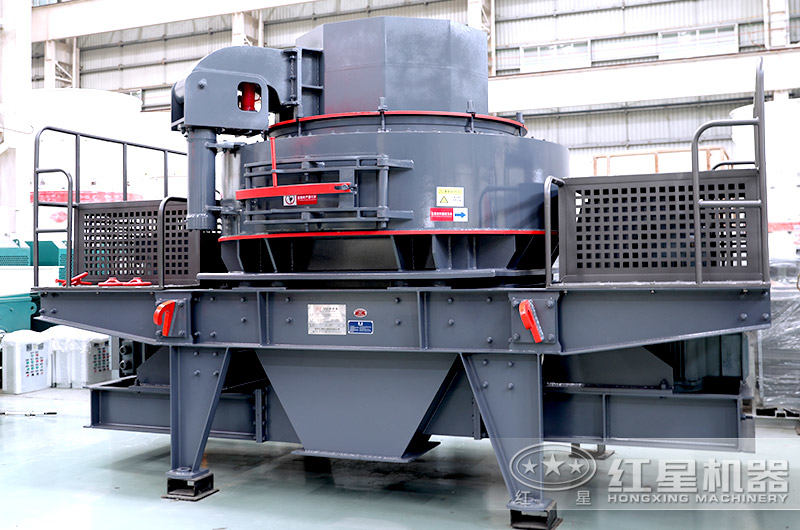

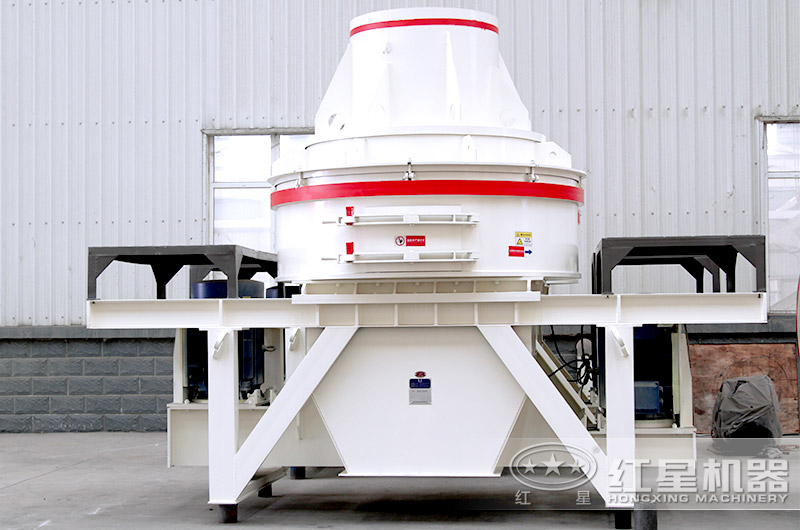

紅星新一代大型制砂機:HVI沖擊式制砂、整形機,處理能力:70-585t/h
紅星VSI制砂機,處理能力為:60-520t/h
紅星HX制砂機,直通式制沙機,時產量12-100t/h
散料盤,方便石打石和石打鐵轉換的兩用散料盤。液壓裝置,液壓開蓋裝置,方便檢修維護。深腔轉子,優化型轉子流道,物料通過量提高約百分之三十。周護板,上下可調,一頭磨損上下調頭可繼續使用,增加使用壽命,提高利用率。菱形沖擊塊,降低磨損,有效保護立板。IEC標準電機。F5絕緣,IP54/55等級,IEC標準電機。密封結構,特殊密封結構,可省去油封。

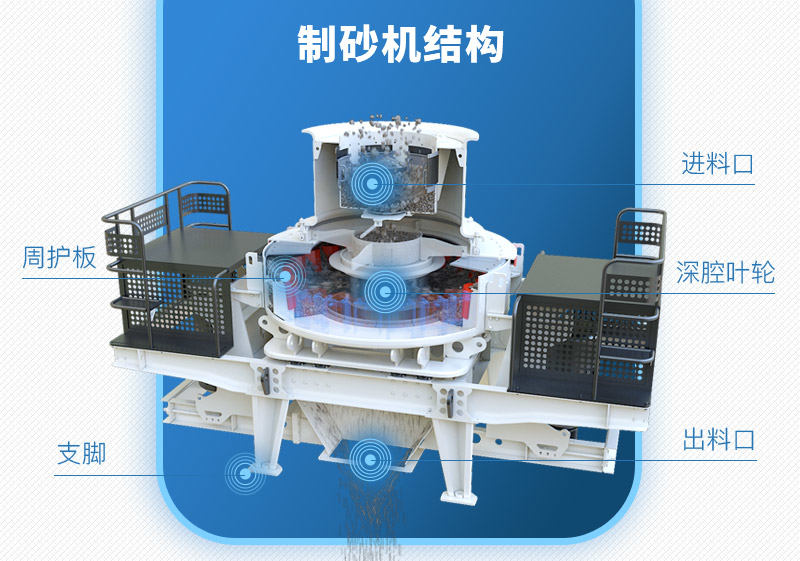

hvi制砂機結構組成,如上圖所示
1.生產能力更強
a.進料尺寸提高更多。進料粒度大,進料尺寸可達55mm(常規制砂機進料尺寸40mm左右)。
b.雙腔型出料設計。出料口徑大,且允許出料口的可用角度達到89°,減少了物料在腔體的加工流程,實現無堵塞生產。
2.節能降耗更明顯
a.電機選用高防護等級電機,噪音低,效率高,為整機提供穩定持續動力。在同等產量情況下,比常規制砂機節約電能1倍以上。整機處理能力噸電耗1元左右(常規制砂機2元左右)。
b.與多腔式設計相比,雙腔式轉子中輸送的空氣更少,降低了能耗。所節省的能量可用于提高產能。同時也降低了除塵裝置的功率。
3.連續作業時間更長
a.轉子易損件磨損降低一倍以上。轉子核心部分由特殊設計的合金刀頭和保護塊進行保護,整機設有振動開關和高強度橡膠減震裝置,從而保證轉子母體不受磨損。
b.制砂機保護塊采用耐磨性更強的合金材質—高鉻合金,耐磨性更高,韌性強,使用壽命比常規材質使用壽命增加一倍以上。
4.成砂率高達70%~80%
a.特殊的雙腔體結構,使破碎比達到較大值,成砂率達到70-80%,而常規制砂機成砂率僅有20%~30%,成砂率提高1倍以上。
b.雙腔型設計,兼具制砂、整形、砂石混出等幾大功能,可以滿足客戶的不同需求。
5.維修時間更短
設備所有受力部分均采用易于更換的耐磨部件進行保護,并針對其使用目的對這些部件的材料進行了優化設計,無需進行耐磨堆焊或準備另一個轉子。
a.轉子總成為模塊式、結構簡單、維護方便。轉子模塊式設計,只需更換磨損嚴重的部件即可,不用全部替換,從而節約了維修成本。
b.電動液壓啟蓋裝置,更易于快速的維修保養和維護,縮短維修時間,約2-3小時即可檢修完成

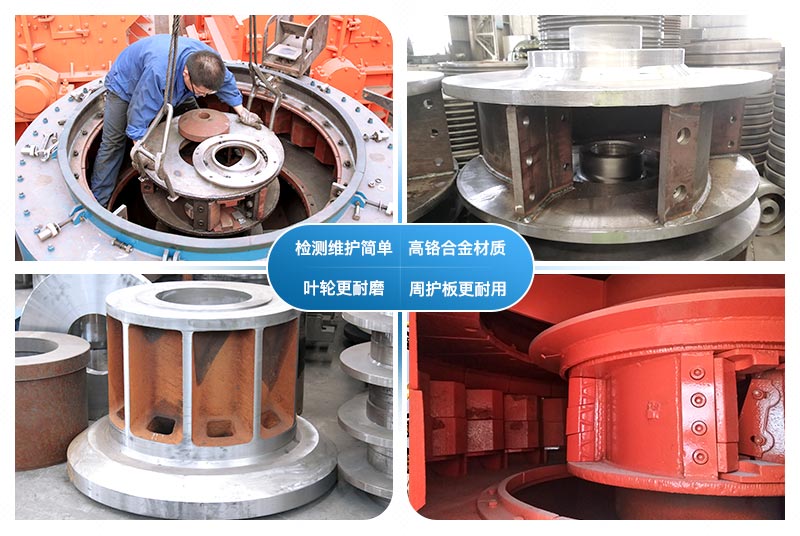

紅星HVI制砂機結構合理,更耐磨,壽命長
流程一:物料從制砂機料斗進入制作成兩部分,該分給料機中的一部分分給料機進步的物質進入葉輪高速旋轉的沙子,在葉輪的迅速擴大,至幾百倍的加速度重力加速度,然后60-70m/s,用流動葉輪速度到渦支撐材料襯腔的影響是襯材料對旋流室頂部斜碰撞反彈,傾斜向下,這樣才能使材料在一塊渦流破碎腔幾次由兩個或兩個以上碰撞的概率,摩擦和研磨破碎作用。
制砂機加工物料視頻展示
流程二:材料被打破由卸貨港下排,在整個過程中的下一個突破,對自己的破碎,不與金屬元件直接接觸的每一個重大影響。從腔內的空氣湍流智能周期內流動,消除了粉塵污染。
客戶制砂現場視頻,配置了兩臺VSI制砂機
120t/h
物料
河卵石
主要配置
HD86顎式破碎機(1臺)
HXGYS300圓錐破(1臺)
VSI9526制砂機(1臺)
3YK2460振動篩(2臺)
預算80萬
200t/h
物料
石灰石
主要配置
ZSW630振動給料機
PCZ1716重錘破(1臺)
HVI1250制砂整形機
2YK2460圓振動篩(3臺)
預算130萬
300t/h
物料
花崗巖
主要配置
ZSW490×110振動給料機
HD98顎式破碎機(1臺)
SC250圓錐破碎機(1臺)
4YK2460振動篩(1臺)
預算117萬
紅星HVI制砂機成品質量高

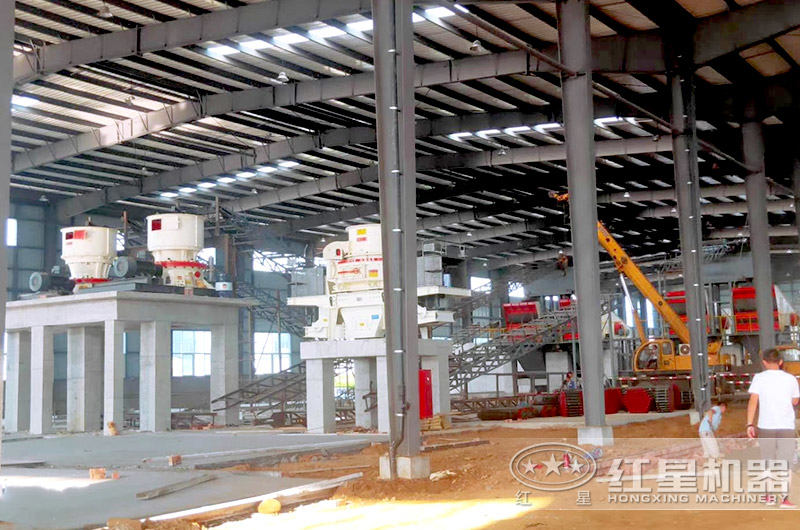

湖北隨州制砂現場正在安裝中

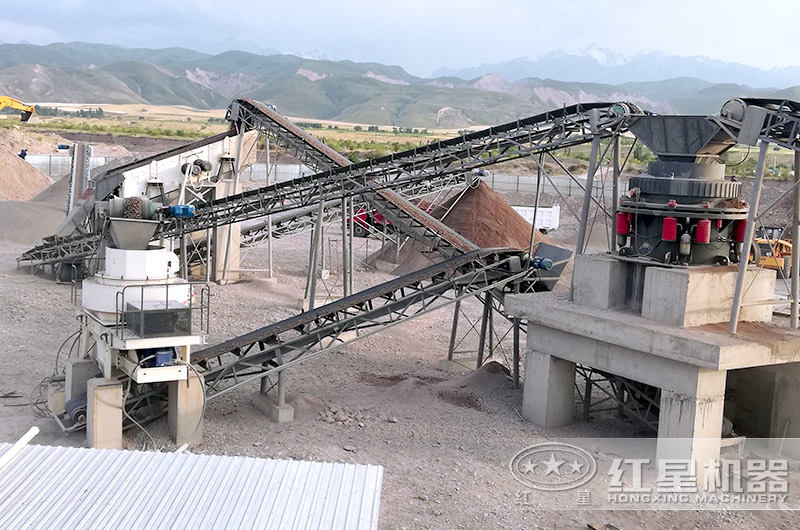

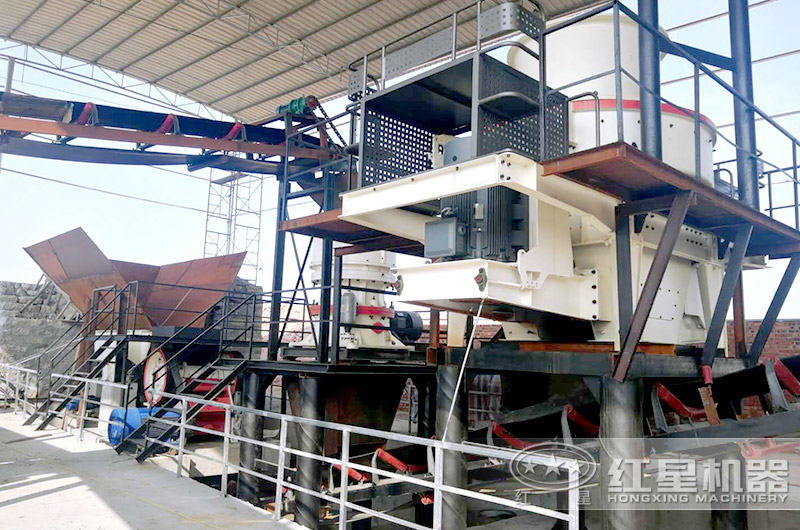

吉爾吉斯坦制沙現場,配置了VSI制砂機,圓錐破碎機、震動篩分機
廣東制砂機現場,一臺HVI制砂機、一臺顎式破碎機、一臺單缸圓錐破碎機
在同等產量情況下,常規制砂生產線相比紅星技術團隊負責的生產線投資額高出2倍,紅星HVI制砂機更具性價比。
投資效益分析:
以型號HVI制砂機,破碎5-10mm石灰石,時產機制砂150t,日產1500t,年產50萬噸。
① 運營成本
高品質機制砂生產項目運營成本損耗費、設備折舊費、人工和原材料費、仍以50萬噸/年的生產線為例,各項成本按市場均價設定,所得運營成本明細如下。
項目 | 成本(元/噸) | 備注 |
電費 | 2.7 | 總裝機功率約400W,按0.8元/千瓦時計算 |
耗材 | 0.5 | 按一般工況計算,不同原材料耗材量有所不同 |
折舊費 | 0.5 | 生產設備按10年折完 |
人工費 | 0.5 | 生產普工按6000元/月 |
原材料費 | 20 | 按鄭州市面6-8CM石灰石價格 |
其他 | 1 | - |
總計 | 25.2 | - |
② 年度經營效益分析
項目 | 成本 (元/噸) | 備注 |
銷售收入 | 3000 | 按年產50萬噸,高品質機制砂單價僅按60元/噸計算 |
運營成本 | -1260 | 按年產50萬噸,每噸成本25.2元計算 |
銷售費用 | -60 | 按銷售收入2%計算 |
稅費 | -180 | 按銷售收入6%計算 |
管理費 | -60 | 按銷售收入2%計算 |
總收入 | 1440 | 1440*50萬=72000萬元 |
用過紅星制砂機的用戶都反應說非常好,因從設備選型到安裝到現場,紅星廠家結合用戶需求,從售前驗機到售后安裝服務,真心實意為服務為用戶,后期的生產收益都不錯,所以很多用戶與紅星廠家合作之后都還希望再次合作。
紅星客戶現場合影
“一葉知秋”,紅星制砂機從制砂機原料到成品,都是經過精心的挑選用材,確保每一臺出產的設備都是質量達標的,作為大型直銷廠家我公司的制砂機價格也是非常經濟實惠,歡迎廣大用戶前來車間免費技術咨詢,或者在線點擊咨詢價格

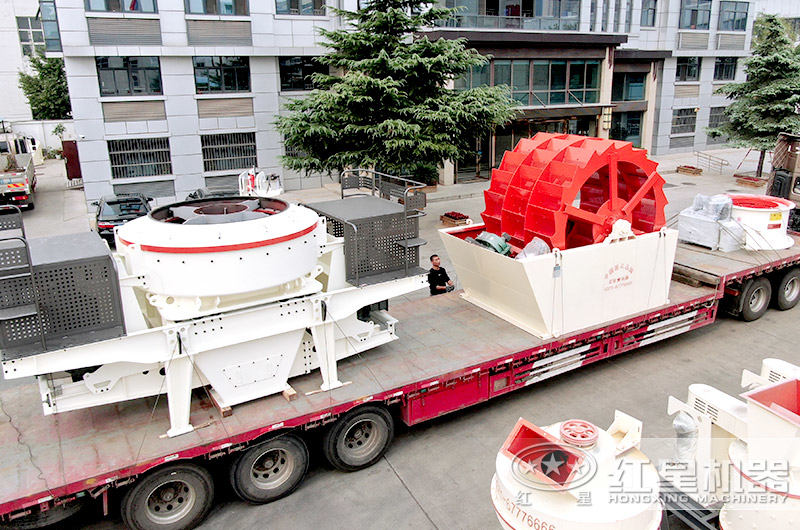

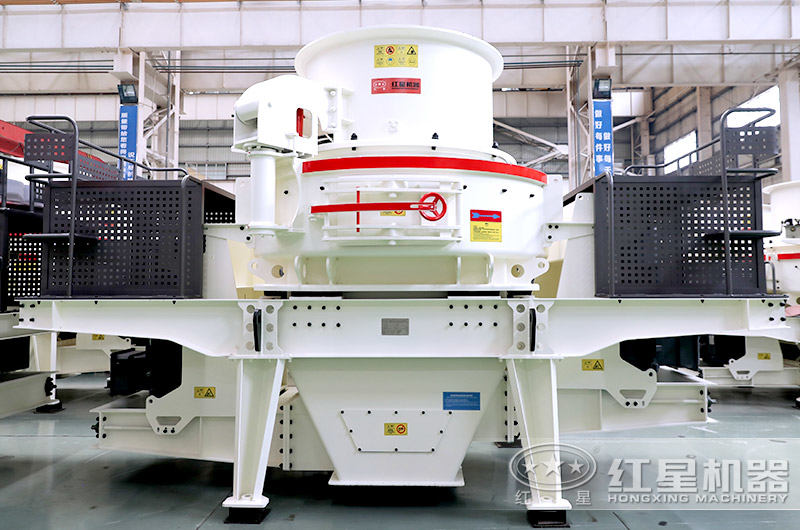

紅星HVI制砂機發貨現場,發貨快,讓用戶及時投入使用
型號規格 | 最大入料 (mm) |
功率 (kw) |
葉輪轉速 (r/min) |
處理量 (t/h) |
外形尺寸(長×寬×高) (mm) |
HX-06 | 35 | 2P 37-55KW | 2000-3000 | 10-30 | 2500×1620×2600 |
HX-07 | 45 | 4P 55-75KW | 1500-2500 | 20-55 | 2700×1760×2800 |
型號 | VSI 7611 | VSI 8518 | VSI 9526 | VSI 1140 | VSI 1145 | VSI 1150 | |
處理量 (t/h) |
瀑落與中心進料 | 80-180 | 140-260 | 200-380 | 300-520 | 350-610 | 360-650 |
全中心進料 | 40-90 | 70-130 | 100-190 | 160-260 | 180-355 | 190-365 | |
最大入料尺寸 (mm) |
軟料 | 35 | 40 | 45 | 50 | 50 | 50 |
硬料 | 30 | 35 | 40 | 40 | 45 | 45 | |
轉速(r/min) | 1700-1890 | 1520-1690 | 1360-1510 | 1150-1300 | 1150-1300 | 1150-1300 | |
電機功率 | 4P 110 | 4P 180 | 4P 264 | 4P 400 | 4P 440 | 4P 500 | |
外形尺寸(長×寬×高)(mm) | 4100×2250×2300 | 4160×2360×2500 | 4540×2500×2830 | 5500×2750×3100 | 5500×2750×3100 | 5500×2750×3100 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
型 號 | 硬料 | 軟料 | 制砂 | 整形 | 電機功率 |
最大進料粒度 (mm) |
通過量 (t/h) |
||||
HVI 0815 | <30 | <35 | 50-140 | 90-230 | 2×75 |
HVI 0818 | <30 | <35 | 60-190 | 110-283 | 2×90 |
HVI 0922 | <35 | <40 | 70-210 | 150-330 | 2×110 |
HVI 0926 | <35 | <40 | 85-240 | 170-380 | 2×132 |
HVI 1032 | <40 | <45 | 130-278 | 180-400 | 2×160 |
HVI 1040 | <40 | <45 | 180-284 | 250-440 | 2×200 |
HVI 1263 | <50 | <55 | 320-498 | 370-585 | 2×315 |
