顎式破碎機的機架是整個破碎機零部件的安裝基礎。它在工作中承受很大的沖擊荷載，它的質量占整機很大比例，而且加工制造工作量也較大。機架的強度和剛度，對整機性能和主要零件壽命均有很大影響。因此，機架結構設計很重要。

一、顎式破碎機機架按結構分為 整體機架 和 組合機架 。

整體機架由于制造、安裝和運輸困難，故不宜用于大型破碎機，而多為中小型破碎機所采用。它比組合機架剛性好，但制造較復雜。

組合機架用于大型破碎機，它有兩種形式：一種是通過架壁間的嵌銷和螺栓組合，如1200×1500顎式破碎機機架分上下兩部分，上架體和下架體用螺栓連接，結合面間用鍵、銷釘承受強大的剪力。鍵和銷還起裝配定位作用。另一種是用焊接組合，如900×1200顎式破碎機機架。它的剛性比嵌銷連接的組合機架好，加工、裝配和拆裝也比較方便。15000×2100破碎機采用焊接組合機架。

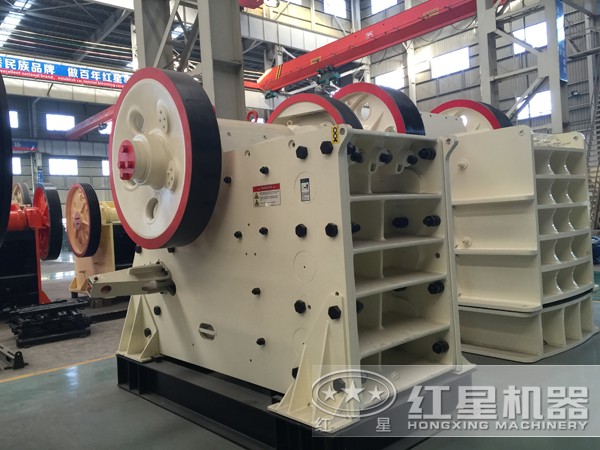

焊接式機架

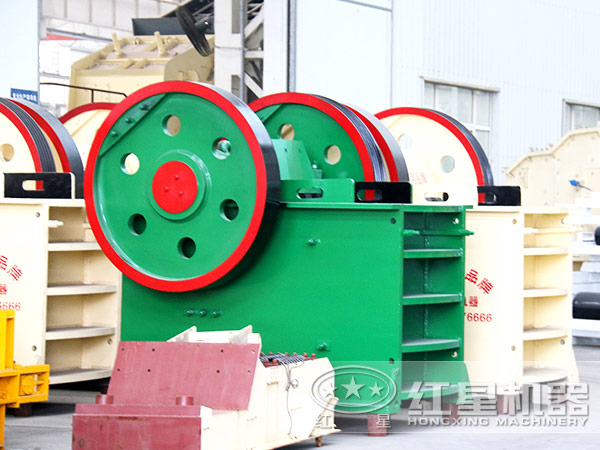

組合機架，適用于井下安裝

二、制造工藝來看，整體機架又分整體鑄造機架和整體焊接機架。

前者制造較困難，特別是單件小批量生產，而后者便于加工制造，機重較輕，但要求焊接工藝、焊接質量都比較高，且焊后要求消除內應力。國外顎式破碎機普遍采用焊接機架，不僅小型破碎機用，大型破碎機也是焊接機架，國內多采用整體鑄造機架。由于鑄鋼是一種高能耗的工藝過程，從節(jié)約能源角度應大力發(fā)展焊接機架。

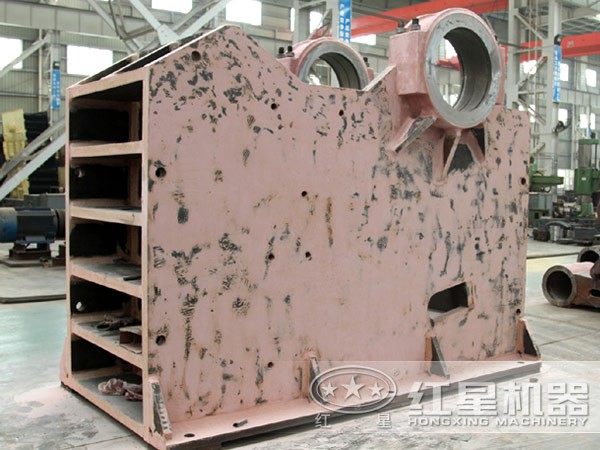

整體焊接機架

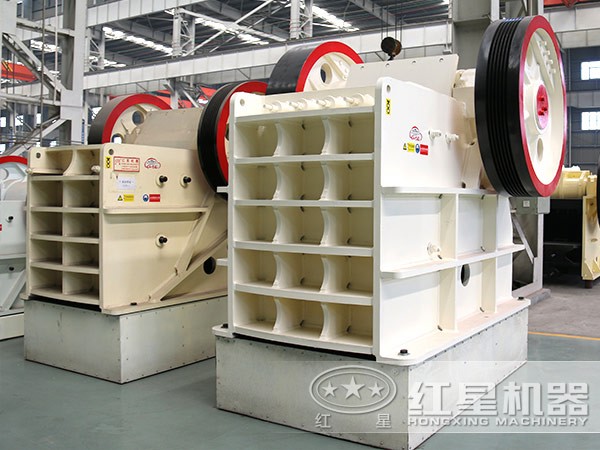

整體鑄造機架

顎式破碎機，是破碎生產線上的核心設備，也是破碎行業(yè)的通用型設備，具有體積小、結構簡、質量好、價格低、更環(huán)保、低能耗等特點，成為用戶喜愛的理想設備選擇。歡迎大家免費咨詢選購！選購電話：0371-67772626。
