進料粒度: ≤400-≤1200mm
生產能力: 100-3000t/h
處理物料: 石灰石、花崗巖、河卵石、白云石、青石、鐵礦石,巖石、石英砂、方解石、石英石、混凝土等。
PCZ型重錘式破碎機又稱重錘破、重錘破碎機等,是行業內技術含量較高的錘破類型,是專業破碎技術、機械化制造、自動化系統三者正好結合的典范,對石灰石、河卵石、花崗巖、鐵礦石、石英石等近千種物料均有著良好破碎效果,被廣泛應用于冶金、建材、環保、化工、公路、橋梁等領域。
PCZ型重錘式破碎機,取代粗碎、細碎設備,碎石效果更好
PCZ型重錘式破碎機破碎比大、產量高、節能環保、運行平穩、故障少,且可達到一次投料成型的理想破碎效果,因此倍受國內外用戶的關注和青睞。接下來重點介紹該設備的結構、工作原理、突出優勢及價格,以便于大家對其有更深入了解。

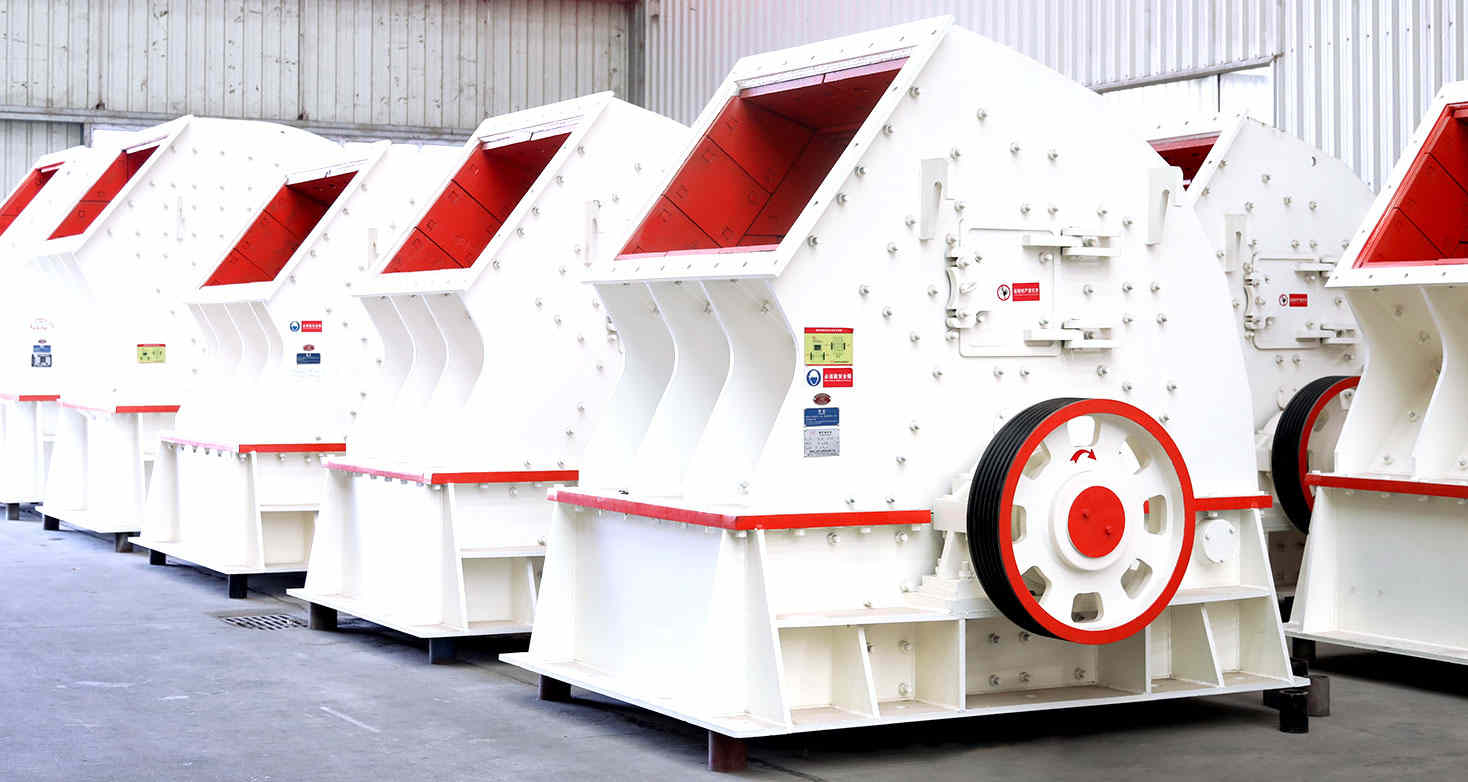

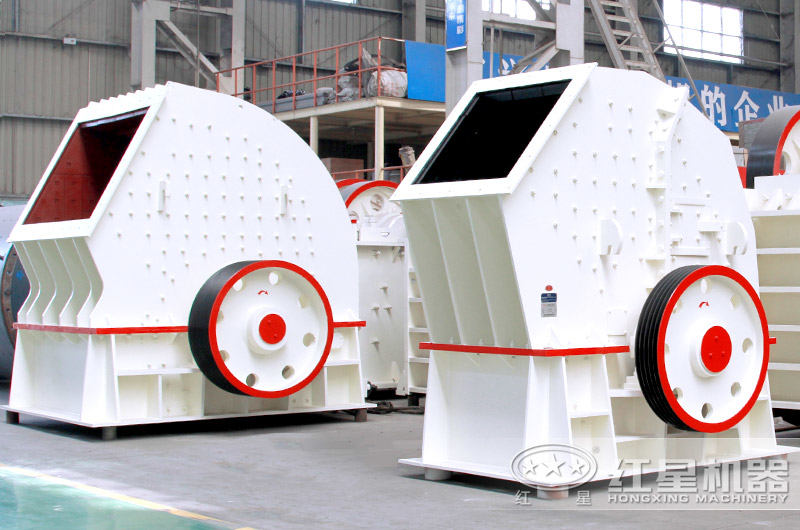

紅星廠家PCZ重錘式破碎機車間現貨供應

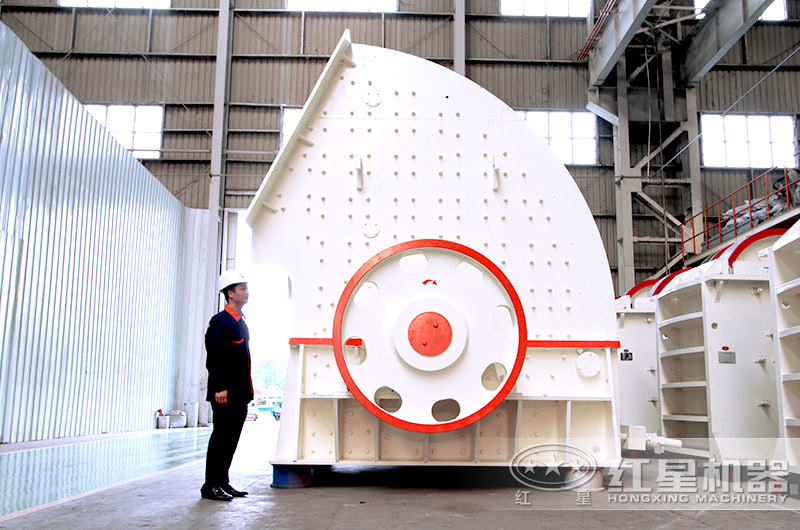

PCZ重錘式破碎機側視圖,也叫做蝸牛破碎機
PCZ型重錘式破碎機結構簡單,通常是由機殼、轉子、篦條、打擊板、滾動軸承、主軸、錘架、錘頭銷軸、錘頭、壓緊錘盤、飛輪等部件構成。

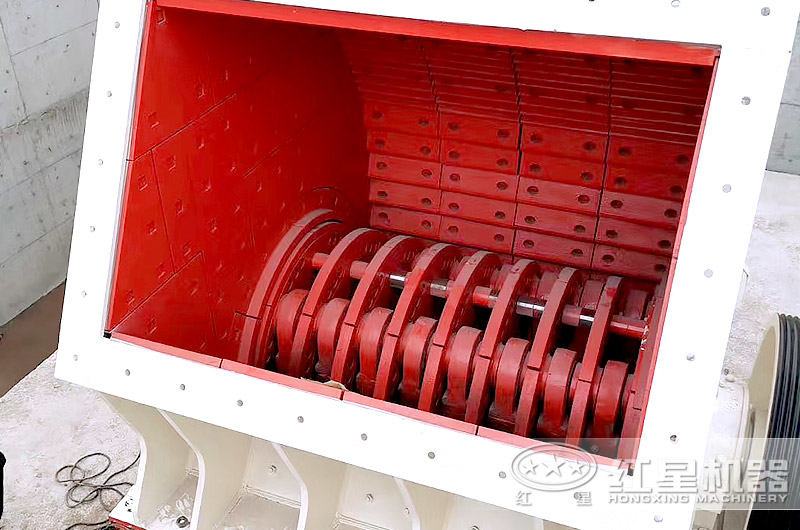

PCZ型重錘破內部轉子、板錘
1、轉子制作采用Mn18,這是目前較為耐磨材料,且轉子外層加有耐磨護圈,轉子外側磨損后,只需更換弧圈,不需要換整套轉子,節約維護成本。
2、標準螺栓,襯板、反擊板、加強筋機殼的螺栓使用統一規格的,一個扳手即可完成整臺機器的保養與維護,拆卸方便,便于維護。
3、機殼由上下殼體組成,焊接結構采用退火工藝與龍門鏜銑床加工,充分了殼體與轉子的安裝精度。機殼外部加強筋處理也再次機殼本身的堅韌性和穩定性。
電動機帶動轉子在破碎腔內高速旋轉,物料自上部給料口給入機內,受高速運動錘子的打擊、沖擊、剪切、研磨作用而粉碎。在轉子下部,設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出,大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨, 篩板排出機。

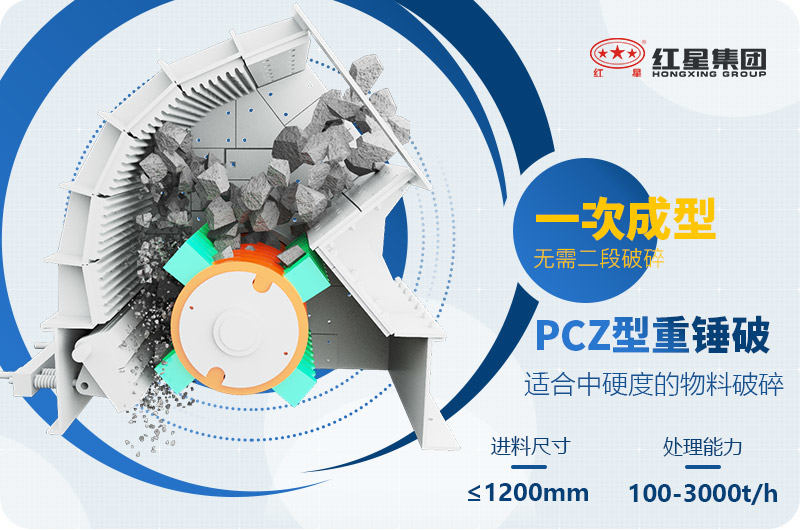

PCZ型重錘式破碎機加工物料一次成型示意圖

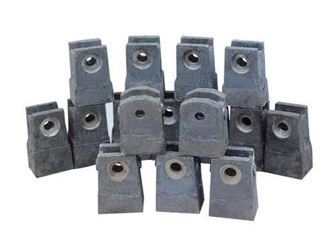

錘頭材質選用精良,且用心打造,使其具有超強耐磨抗壓、結實耐用性,破碎強度提升3倍左右,自身壽命也延長2-3個周期;
進料口設計合理,破碎腔體內的設計完全符合動力學原理,提高生產效率、避免物料堵塞,較同類破碎機的產量提高40%以上;
出料口改良優化,保證成品物料粒度可調,且級配合理、粒型美觀、質量結實,實現物料一次成型效果,滿足更高標準的生產需求;
特別的蝸牛殼外觀設計,不僅造成美觀,且抗沖擊力更強、占地面積減小,設備運行穩定性增強,基礎投資費用也會降低10%左右;
節能環保、綠色效率高是該設備的較大特點,同時廠家還會提供較完善、專業、系統的售后服務 ,保證設備的后期使用更加順暢,免除客戶的后顧之憂。
在線免費咨詢了解更多設備詳情。
PCZ重錘式破碎機加工之后不同規格的物料成品
PCZ型重錘破還可以安裝在移動車架上,組合成移動重錘破;通過把重錘破放在放在輪胎移動平臺上,可以快速布置,靈活移動,節約時間和成本,免去打樁水泥基建成本和時間。該機型破碎比大,即進料尺寸大,出料尺寸小,可以等于一臺粗碎機和一臺細碎機的效果。

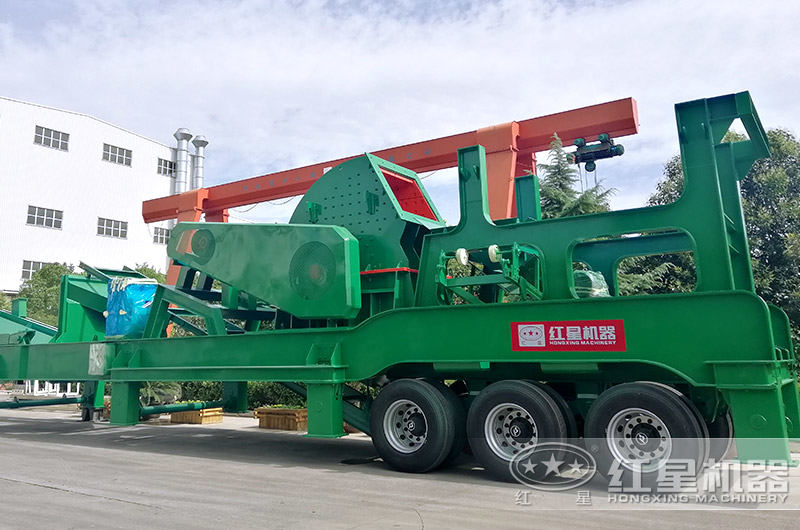

搭載移動車架的PCZ型重錘破(組裝中)

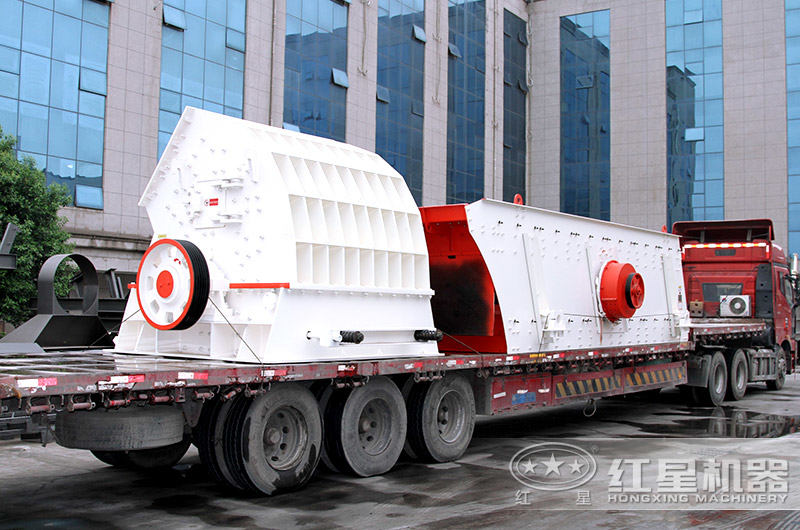

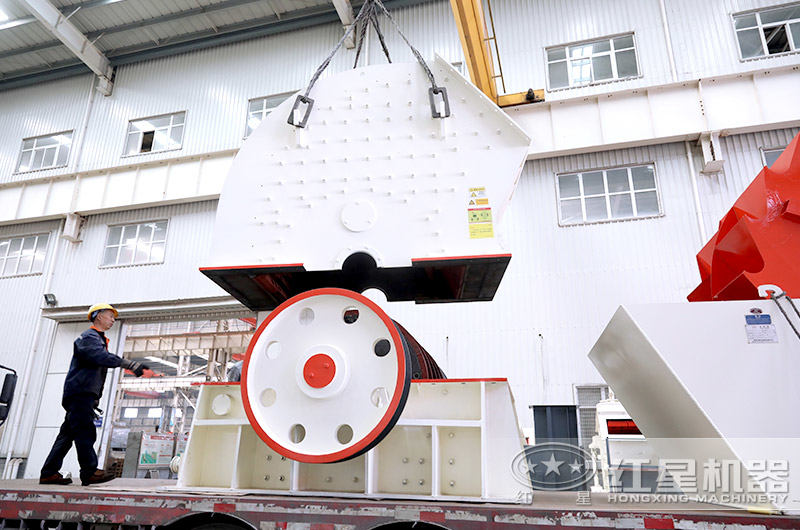

重錘破正在裝車發貨

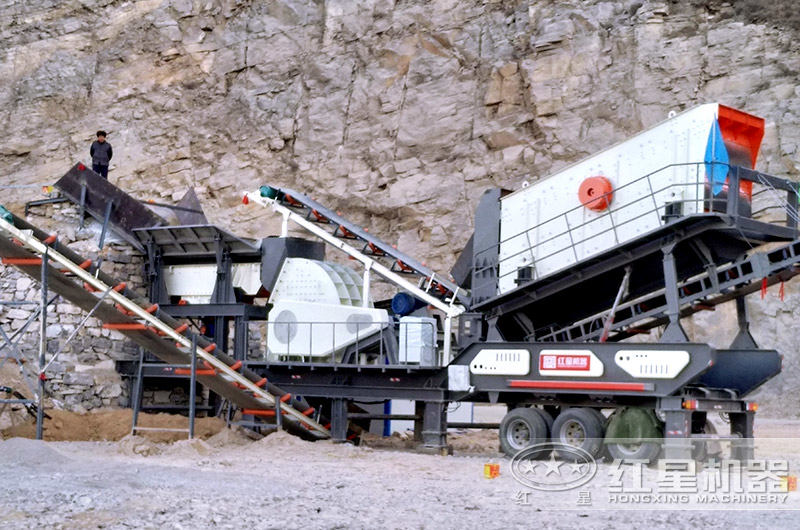

江西用戶移動pcz重錘破作業現場

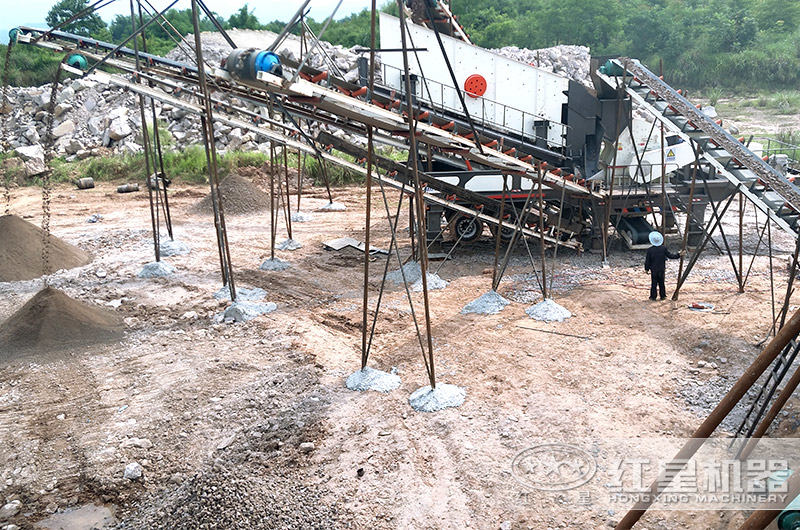

移動重錘式破碎機可將物料破碎成多種粒度需求

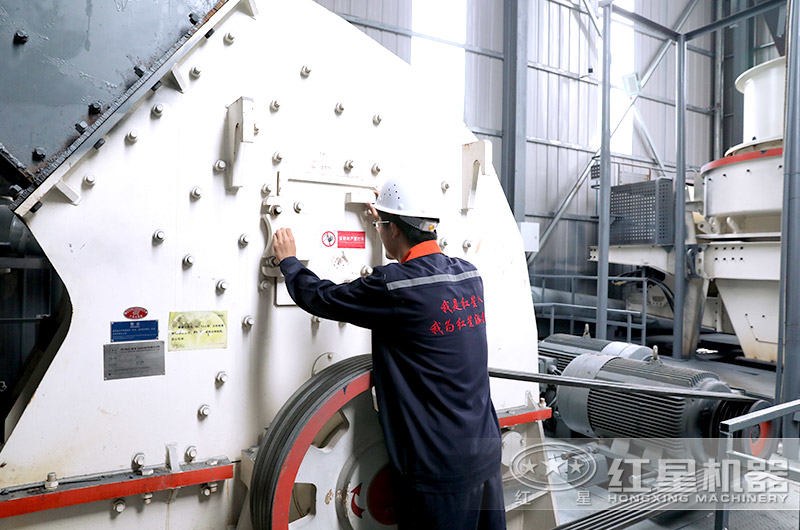

登封現場,紅星師傅正在為客戶做最后的檢查

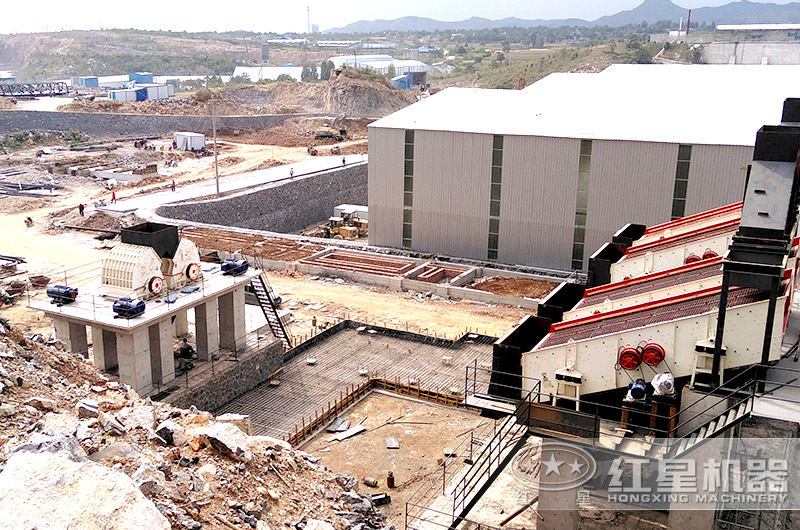

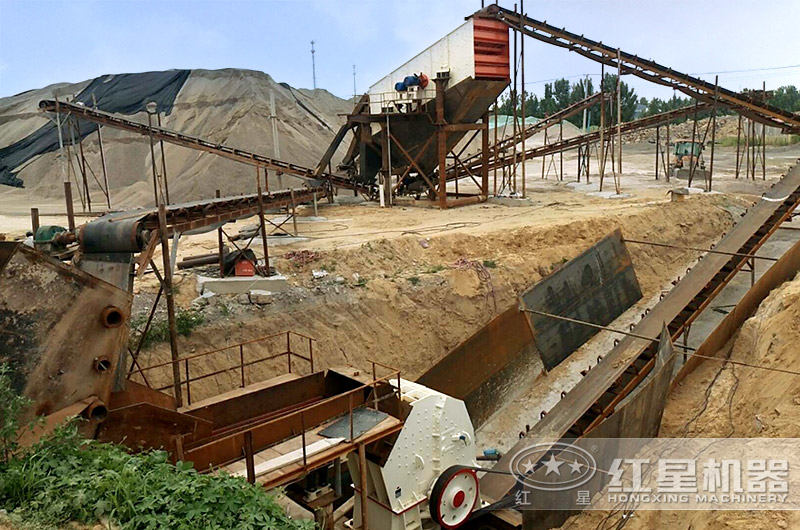

固定pcz重錘式粉碎機生產現場
2臺重錘式破碎機安裝現場
PCZ型重錘式破碎機價格是多少?這是用戶關心的要點問題,市場上的重錘式破碎機價格在20萬以上,不過數據顯示,我公司設備比市場價便宜3-7萬元。
由于該設備由公司獨立研發設計、生產銷售,并承擔后期維修保養工作,直接面向用戶市場,不存在中間加工廠商、代銷商等賺差價現象,價格設定自然也會偏低些;
其次,廠家實力強,生產技術成熟化,完全沒有制造成本的浪費,故而價格實惠;再則,廠家口碑好、利潤小,所以市場報價更經濟實惠、更多詳情了解可免費咨詢優惠報價
PCZ重錘式破碎機正在發貨,相信紅星機器設備品質
紅星PCZ重錘式破碎機售后,不管距離多遠都能趕到現場
型號 | 轉子直徑×長度 (mm) | 進料口(長×寬)(mm) | 最佳進料粒度 (mm) | 處理能力(t/h) | 電機功率 (kw) | 外形尺寸 長×寬×高 (mm) |
PCZ1308 | Φ1330×790 | 870×780 | ≤380 | 60-160 | 132 | 2880×2130×2390 |
PCZ1410 | Φ1400×1000 | 1060×740 | ≤450 | 80-210 | 2×90(160) | 2830×2100×2485 |
PCZ1610 | Φ1600×1000 | 1090×930 | ≤480 | 100-230 | 2×132 | 3370×2415×2750 |
PCZ1612 | Φ1600×1200 | 1340×1140 | ≤500 | 120-350 | 2×160 | 3370×2613×2750 |
PCZ1615 | Φ1600×1500 | 1570×1140 | ≤550 | 200-550 | 2×200 | 3370×2925×2750 |
PCZ1716 | Φ1700×1600 | 1420×1200 | ≤600 | 400-850 | 2×250 | 3520×3000×3210 |
PCZ1720 | Φ1700×2000 | 2030×1200 | ≤650 | 500-1000 | 2×400 | 3670×3390×3330 |
PCZ1920 | Φ1900×2000 | 1980×1210 | ≤750 | 800-1500 | 2×500 | 4490×3910×3600 |
PCZ2225 | Φ2200×2500 | 2530×1610 | ≤1000 | 1500-3000 | 1250 | 4890×5010×4560 |
注:產量根據不同物料,進料粒度等因素其結果將有所不同
