在復擺鄂式破碎機的工作中，動鄂對料塊施以破碎力，料塊也以同樣大小的力反作用于動鄂或固定額上。這些反作用力通過破碎機的機構，傳遞到各個主要零件上，使之產生應力而變形，甚至損壞。因此，在設計破碎機時，必須對作用于主要零件上的外力進行分析與計算。

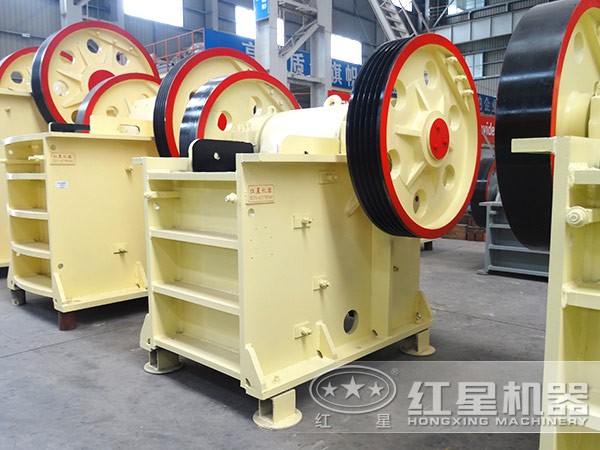

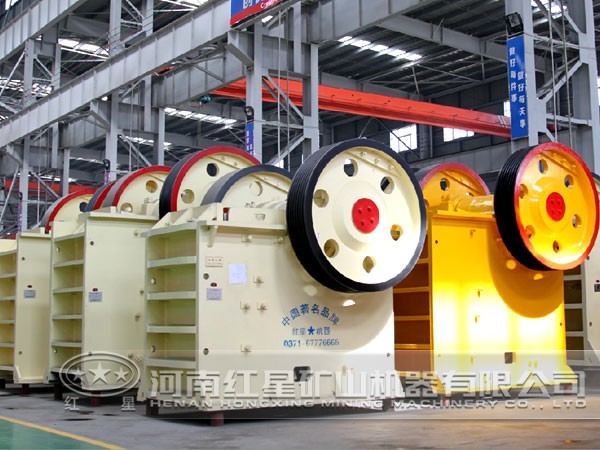

傳統復擺顎式破碎機和上置式復擺顎式破碎機都屬于復擺顎式破碎機。這兩種破碎機除了傳動角和肘板支點位置不同外，其他都一樣，并按集中破碎力計算。對這兩種復擺顎式破碎機的機構受力進行分析比較。

分析結果表明，當兩種破碎機其他條件相同，只是傳統型復擺顎式破碎機的傳動角小于上置式復擺顎式破碎機時，傳統型的受力大于上置式，因此上置式破碎機比傳統型破碎機受力得到改善。但上置式破碎機主軸承螺栓不僅受拉力作用，還要受到剪力作用。螺栓承受剪力能力較差，大約是承受拉力能力的一半。

對反作用力對兩種破碎機偏心軸產生的阻力矩進行分析可知，對于上置式破碎機，由于其主軸結構是沿水平面剖分，螺栓是垂直水平方向安裝的，螺栓不僅受拉力，還受剪力，因此主軸承螺栓易發生折斷。此外，上置式破碎機肘板支點到 的距離，遠大于傳統破碎機，這也是使螺栓折斷，不能保證破碎機正常工作的又一因素。

根據上述分析對比，在設計兩種復擺顎式破碎機時，要分別考慮各自的機構受力特點，根據其受力特征，對破碎機進行設計。更多破碎機信息咨詢電話：0371-67772626。
