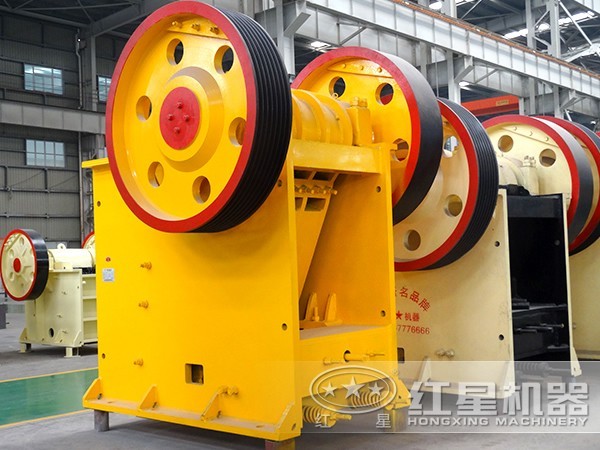

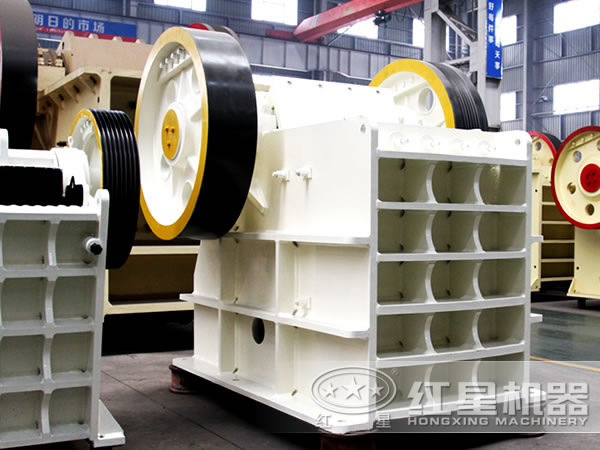

顎式破碎機的類型

顎式破碎機按規格大小可分為大型、中型和小型三類。一般認為進料口寬度大于600mm的為大型;進料口寬度為300一600mm的為中型;小于300mm的為小型。不論大、小、中型顆式破碎機，其基本組成都是機架、動領、動領拉緊裝置、肘板、肘板座的調整機構、傳動裝置等構件。顎式破碎機的基本類型有兩種：簡擺顎式破碎機和復擺顎式破碎機。

顎式破碎機的工作原理

顎式破碎機是在兩塊顎板之間進行破碎作業的，其工作原理是:電動機通過皮帶驅動帶輪做旋轉運動，并通過偏心軸帶動連桿上下運動。當連桿上升時，肘板之間的夾角變大，從而推動動顎板向固定顆板靠近，與此同時物料被破碎;當連桿下降時，肘板大、之間的夾角變小，動顎板在拉桿彈簧的作用下離開固定顎板，此時被破碎的物料從破碎腔排出。隨著電動機連續轉動從而使破碎機的動顎對物料進行周期性的破碎。由于破碎機是曲柄雙搖桿機構，動顎是繞懸掛軸做簡單的圓弧擺動，故稱為簡擺顎式破碎機。

將簡擺顎式破碎機動顆懸掛軸去掉，并將動顎懸掛在偏心軸上，同時只保留后肘板，將前肘板和連桿去掉，便構成現在的破碎機。由于該機動顎繞偏心軸轉動的同時，還 做擺動，構成一種復雜運動，故稱為復擺顎式破碎機。該機是曲柄連桿機構，動顎運動軌跡為連桿曲線，視為橢圓。更多顎式破碎機信息了解，可在線咨詢紅星專家。
