四輥破碎機簡介

四輥破碎機是一種結構簡單、性能可靠的中、細碎設備。該機主要用于破碎石灰石、泥質頁巖、白堊、磚塊、爐渣、熟料、長石、焦炭等中硬度的物料。

四輥破碎機

四輥破碎機鵝卵石制砂現場視頻

四輥破碎機的主要部件

1、設備機架：由底座和左右兩側帶有輥輪支撐座的立柱，靠底部螺栓連接而成，承載著四個輥輪。

2、破碎輥：前后共四個輥輪。

3、動力系統：前后有2套電機、減速器，以皮帶傳遞動力。

4、潤滑系統：由集中供油站通過管道供油給個潤滑點。

5、液壓站：液壓站供出的壓力油用以調整輥輪之間的間梁，而達到技術要求。

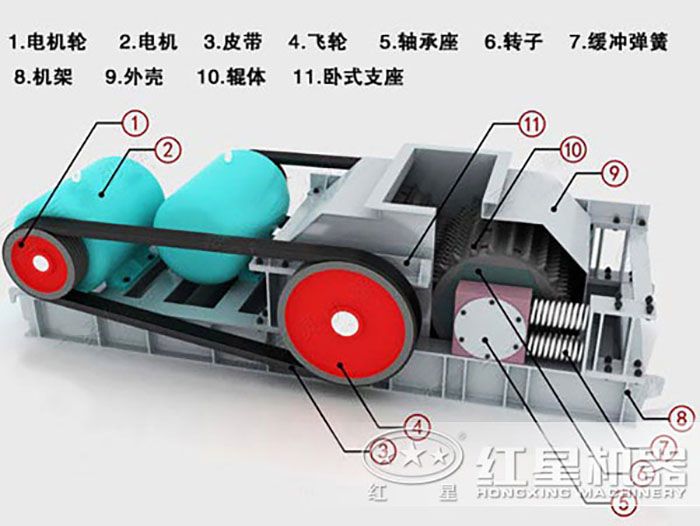

四輥破碎機的結構

四輥破碎機的結構和工作原理

四輥破碎機主要由設備底坐、機架、破碎輥、動力系統、潤滑系統、液壓系統、鋼架平臺組成。

四輥破碎機是由四個平行裝置并繞本身水平軸轉動的圓柱形輥子組成，由于輥子的轉動將物料卷入兩輥的縫隙內，使物料受壓和研磨而被破碎。

機器的轉動是由兩臺電動機分別通過齒輪聯軸器和減速機帶動上主動輥和下主動輥轉動并工作。

四輥破碎機工作原理

四輥破碎機的性能特點

四輥破碎機的4個輥分為上下兩組，成對使用。上輥用于粗破，下輥用于精破，每對輥子中其中一個輥相對機架固定，另一輥兩端的軸承座分別與兩個液壓缸固定，并可在機架的滑座內移動，從而實現輥縫的調節。當用于粗碎或需要增大破碎比時，常在輥面上做出牙齒或溝槽以增大劈裂作用。其是利用輥面的摩擦力將物料咬入破碎區，使之承受擠壓或劈裂而破碎的機械。當用于粗碎或要增大破碎比時，常在輥面上做出牙齒或溝槽以增大劈裂作用。

該機工作可靠、維修簡單、運行花錢少廉、排料粒度大小可調。

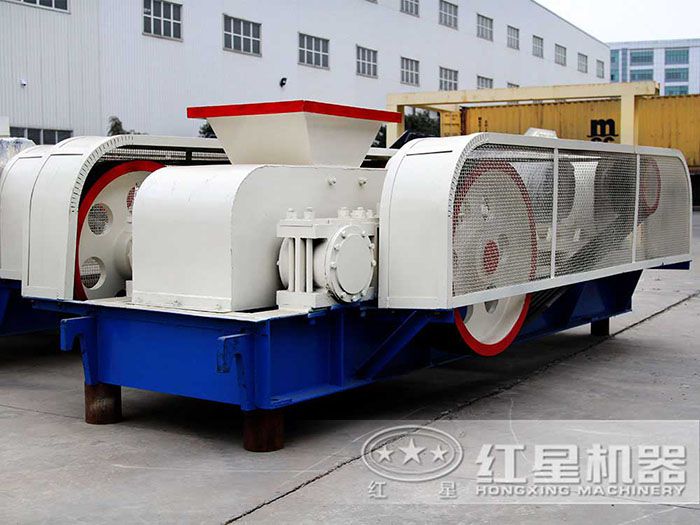

四輥破碎機側面圖

四輥破碎機使用注意事項

1、電動機必須同時啟動，保證上、下輥同時相向轉動，以免發生堵塞現象。

2、非破碎物體應在進入料斗前拿掉。

3、為了保證設備的產能及保證輥子表面磨損的一致性，加料時應沿輥子全長方向均勻加入。

4、破碎機工作時，安全調整彈簧必須有足夠的壓緊力，以保證產品的粒度及產量。

5、加入機器的物料顆粒，防止因輥子破碎夾角不足時，不能將過大料塊破碎而使輥子磨損。

6、軸承溫度不得超過50℃。

7、必須保證加料的均勻，防止輥子的局部損壞。

8、工作中應保證相向轉動的兩輥軸線的平行。
